Što je Separator?

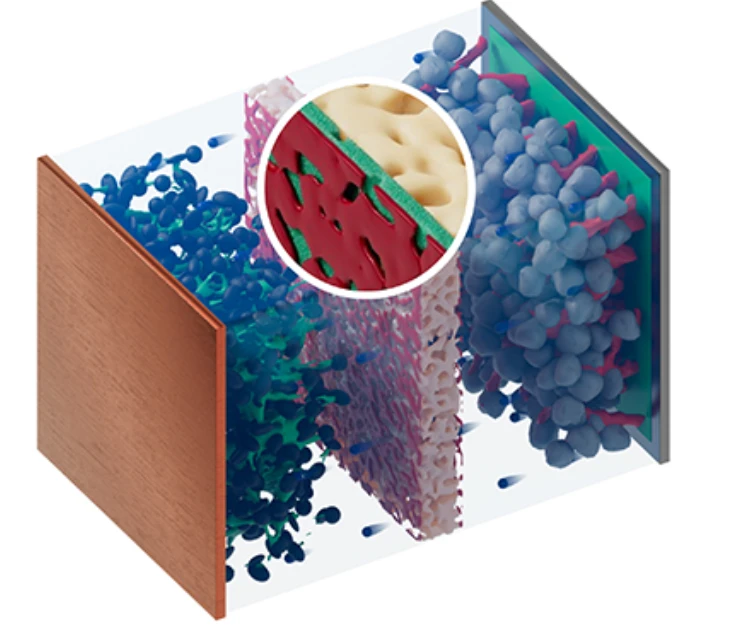

Separator je porozna membrana postavljena između pozitivne i negativne elektrode baterije kako bi se spriječili kratki spojevi dok se ionima omogućuje slobodno kretanje tijekom punjenja i pražnjenja. U litij-ionskim baterijama, ove tanke barijere-obično debljine 10-25 mikrometara služe kao ključne sigurnosne komponente koje mogu prekinuti rad baterije ako temperature prijeđu sigurne razine.

Baterijski separatori obavljaju tri bitne uloge koje izravno utječu na performanse i sigurnost. Primarna funkcija uključuje održavanje fizičke odvojenosti između elektroda uz stvaranje kontroliranih putova za ionski transport. Ovaj dvostruki zahtjev stvara inherentni izazov dizajna: separator mora biti dovoljno porozan da omogući učinkovit protok iona, a opet dovoljno jak da spriječi kontakt elektroda u različitim radnim uvjetima.

Sposobnost vlaženja elektrolita određuje koliko učinkovito se ioni mogu kretati kroz separator. Materijali s visokom moći vlaženja smanjuju unutarnji otpor i poboljšavaju učinkovitost baterije. Polietilenski separatori obično postižu 40-50% poroznosti s veličinama pora u rasponu od 50-100 nanometara, stvarajući odgovarajuće kanale za migraciju iona litija dok blokiraju protok elektrona.

Funkcionalnost toplinskog isključivanjapredstavlja ugrađen-sigurnosni mehanizam. Kada unutarnja temperatura dosegne približno 130 stupnjeva, polietilenski separatori počinju se topiti. Ovaj proces topljenja zatvara mikropore, učinkovito zaustavlja transport iona i sprječava toplinski bijeg. Industrijske baterije često koriste troslojne dizajne-koji kombiniraju polietilen i polipropilen-gdje PE sloj pruža zaštitu od isključivanja dok PP održava strukturni integritet na višim temperaturama.

Zahtjevi za mehaničku čvrstoću značajno se razlikuju ovisno o primjeni. Tijekom sastavljanja i rada baterije, separatori podnose vlačna naprezanja od procesa proizvodnje i tlačne sile od širenja elektrode tijekom ciklusa punjenja. Istraživanje pokazuje da se separatori suočavaju s kombinacijom dvoosne napetosti i-i-kompresije izvan ravnine tijekom-scenarija mehaničkog zlostavljanja u stvarnom svijetu, zbog čega je otpornost na probijanje kritična metrika performansi.

Separator

Globalno tržište separatora baterija odražava jasne preferencije materijala vođene karakteristikama izvedbe i razmatranjima troškova. Polipropilen je 2024. zauzeo 48,4% tržišnog udjela, prvenstveno zbog svoje kemijske otpornosti i višeg tališta od 165 stupnjeva u usporedbi s polietilenom od 135 stupnjeva.

Polietilen dominira u aplikacijama koje zahtijevaju vrhunsku zaštitu od isključivanja. PE drži 46,4% tržišta separatora litij-ionskih baterija, što se pripisuje njegovoj izvrsnoj kemijskoj stabilnosti i mehaničkoj čvrstoći. Relativno nisko talište materijala postaje prednost u sigurnosnim-primjenama kritičnim, budući da pokreće gašenje prije nego što dosegne toplinske izlazne temperature.

Keramički-separatori su se pojavili kao značajna inovacija koja se bavi problemima toplinskog skupljanja. Ovi separatori poboljšavaju otpornost na toplinsko skupljanje za 20-25% u usporedbi s konvencionalnim opcijama na bazi polimera-. Keramički premaz-obično aluminijev oksid ili drugi metalni oksidi-osigurava toplinsku barijeru koja održava cjelovitost separatora čak i kada polimerna podloga počne propadati.

Separatori od staklenih vlakana nalaze posebne primjene u olovnim-kiselim baterijama i okruženjima visoke-temperature. Njihova vrhunska toplinska stabilnost i kemijska otpornost čine ih prikladnima za industrijske energetske sustave, iako viši troškovi i manja fleksibilnost ograničavaju široku primjenu u potrošačkoj elektronici.

Proizvodni procesi značajno utječu na konačna svojstva separatora. Mokra obrada uključuje otapanje polimera u otapalima, livenje tankih filmova, njihovo biaksijalno rastezanje, zatim ekstrakciju otapala za stvaranje kontroliranih struktura pora. Suha obrada koristi mehaničko rastezanje ekstrudiranih polimernih filmova za stvaranje pora poput proreza. Suhi baterijski separatori držali su 58,4% tržišnog udjela u 2024., cijenjeni zbog učinkovitosti i stabilnosti u visoko-energetskim aplikacijama.

Odnos između svojstava separatora i performansi baterije postaje posebno kritičan u litij{0}}ionskim sustavima. Separatori čine 7% komercijalnih troškova baterijskih ćelija, a očekuje se da će globalna potražnja dosegnuti 1,3 milijarde dolara 2025. godine. Ovaj relativno mali doprinos troškovima dovodi u pitanje njihov prevelik utjecaj na sigurnost i dugovječnost.

Ionska vodljivostodređuje koliko brzo se baterije mogu puniti i prazniti. Separatori s veličinom pora ispod 1 mikrometra povećavaju protok iona, poboljšavajući gustoću energije za približno 15% u usporedbi s tradicionalnim materijalima. Međutim, manje pore povećavaju mehaničku krhkost i složenost proizvodnje, što zahtijeva pažljivu optimizaciju.

Rast litijevog dendrita predstavlja jedan od najznačajnijih načina kvara u litijevim baterijama. Tijekom punjenja, litijevi ioni mogu se neravnomjerno taložiti na površini anode, stvarajući igličaste-strukture koje na kraju prodiru kroz separator. Dendriti mogu brzo rasti kroz pore separatora, potencijalno dopirući do katode i uzrokujući kvar ili eksploziju ćelije. Napredni dizajni separatora uključuju funkcionalne premaze koji potiču jednolike uzorke taloženja litija.

Kompatibilnost s elektrolitom nadilazi jednostavno vlaženje. Separatori se moraju oduprijeti degradaciji zbog agresivnih organskih otapala koja se koriste u kemiji litij-iona dok istovremeno održavaju dimenzijsku stabilnost u širokim temperaturnim rasponima. Polietilen se često počinje kvariti tijekom faza polimerizacije, transporta i skladištenja, naglašavajući važnost kontrole kvalitete proizvodnje.

Optimizacija debljine predstavlja temeljni kompromis-. Separatori s debljinom od 10-20 mikrometara osigurali su 67,3% tržišnog udjela u 2024., nudeći optimalnu ravnotežu između mehaničke čvrstoće i ionske vodljivosti. Tanji separatori povećavaju volumetrijsku gustoću energije smanjenjem neaktivnog materijala, ali žrtvuju otpornost na probijanje i sigurnosne granice.

Mogućnosti upravljanja toplinom razlikuju separatore dizajnirane za različite profile rizika. Jedno-slojni polietilenski separatori u pametnim telefonima i tabletima oslanjaju se na brzo isključivanje na 130 stupnjeva kako bi se spriječila eskalacija. Industrijske i automobilske baterije koriste sofisticiranije pristupe.

Arhitektura troslojnog separatora kombinira materijale s različitim talištem i mehaničkim svojstvima. Tipična konfiguracija koristi polietilenske slojeve za funkciju isključivanja u sendviču između polipropilenskih slojeva koji održavaju strukturni integritet do 165 stupnjeva. Ovaj dizajn sprječava katastrofalni kvar separatora čak i nakon aktivacije gašenja.

Keramičke prevlakedodati toplinsku masu i stvoriti fizičke barijere protiv širenja topline. Kada jedna ćelija u baterijskom paketu uđe u toplinski odvod, keramički-separatori u susjednim ćelijama mogu usporiti prijenos topline, potencijalno uzrokujući kvar na jednoj ćeliji, a ne kaskadno kroz cijeli paket.

Nedavne inovacije separatora usmjerene su na aktivno upravljanje toplinom. Napredni separatori održavaju svoj oblik čak i na 250 stupnjeva, a za neke je dizajne potvrđeno da se ne kvare čak ni na 400 stupnjeva tijekom ispitivanja točkastog zagrijavanja. Ovi separatori otporni na toplinu- koriste prevlake na bazi meta-aramida ili-fluora koje pružaju vrhunsku otpornost na oksidaciju i afinitet prema elektrolitu.

Protokoli testiranja isključivanja provjeravaju reakciju separatora u uvjetima zlouporabe. Temperaturno-ovisna mjerenja impedancije i izolacijskog otpora otkrivaju kako se karakteristike separatora mijenjaju tijekom zagrijavanja, što proizvođačima omogućuje predviđanje stvarnih-sigurnosnih performansi.

Separator

Metode proizvodnje izravno utječu na mikrostrukturu separatora i rezultirajuće performanse. Mokra obrada omogućuje bolju kontrolu nad raspodjelom veličine pora i općenito proizvodi separatore s ujednačenijim svojstvima u strojnom i poprečnom smjeru. Korak dvoosnog rastezanja stvara eliptične pore koje poboljšavaju transport iona uz zadržavanje mehaničke čvrstoće.

Suha obrada nudi niže troškove proizvodnje i jednostavnije zahtjeve za opremom. Jednoosno ili dvoosno istezanje prekursorskih filmova stvara-pore poput proreza usklađene sa smjerom istezanja. Iako to može rezultirati anizotropnim svojstvima, pažljiva kontrola procesa postiže odgovarajuće performanse za mnoge primjene.

Površinske izmjene poboljšavaju određena svojstva bez velikih promjena materijala. Plazma obrada polietilenskih membrana poboljšava adheziju, sposobnost vlaženja i mogućnost ispisa modificiranjem samo najudaljenijih molekularnih razina. Ovaj pristup omogućuje separatoru mase da zadrži svoja mehanička svojstva dok površina pokazuje poboljšanu interakciju elektrolita.

Kontrola kvalitete usredotočena je na nekoliko kritičnih parametara. Ujednačenost debljine na velikim valjcima za odvajanje utječe na dosljednost performansi baterije. Separator različite debljine stvara lokalizirana područja visokog otpora ili smanjene mehaničke čvrstoće. Mjerenja poroznosti osiguravaju postojanje odgovarajućih ionskih puteva kroz materijal. Ispitivanje čvrstoće na probijanje predviđa preživljavanje separatora tijekom sastavljanja i rada baterije.

Rast tržišta odražava ekosustav baterija koji se širi. Globalno tržište separatora baterija doseglo je 12,19 milijardi dolara 2024. godine, a predviđa se da će porasti na 54,71 milijardu dolara do 2034. godine, što predstavlja ukupnu godišnju stopu rasta od 16,2%. Usvajanje električnih vozila uvelike pokreće ovu ekspanziju, a automobilski sektor zauzima 56,3% tržišnog udjela u 2024.

Regionalna dinamika pokazuje koncentrirani proizvodni kapacitet. Azija-Pacifik dominira s 51,1% tržišnog udjela procijenjenog na 4,2 milijarde USD, a pokreću ga proizvodna središta u Kini, Južnoj Koreji i Japanu. Ove zemlje ugošćuju velike proizvođače baterija uključujući CATL, LG Energy Solution i Panasonic, stvarajući snažnu lokalnu potražnju za materijalima za odvajanje.

Inovacija materijala nastavlja se ubrzavati. Funkcionalni separatori nadilaze pasivnu izolaciju i aktivno sudjeluju u kemiji baterije. Metalni-organski okviri s uređenim nanoporoznim strukturama obećavaju za litij-metalne baterije. MOF prevlake s dobro-definiranim kanalima postižu prijenosne brojeve litija od 0,68 dok promiču homogeno taloženje litija.

Razvoj-pokretne baterije može iz temelja promijeniti zahtjeve za separatore. Ovi-sustavi sljedeće generacije zamjenjuju tekuće elektrolite čvrstim ionskim vodičima koji istovremeno služe i kao elektrolit i kao separator. Međutim, proizvodni izazovi i otpornost sučelja znače da će tradicionalni separatori ostati dominantni u doglednoj budućnosti.

Razmatranja održivosti guraju dizajn separatora u novim smjerovima. Proizvođači istražuju biorazgradive materijale i procese recikliranja koji smanjuju utjecaj na okoliš. Izazov leži u održavanju performansi i sigurnosnih standarda uz korištenje materijala s manje utvrđenom poviješću pouzdanosti.

Procjena kvalitete separatora zahtijeva više pristupa mjerenju. Poroznost kvantificira udio šupljina koji je dostupan za unos elektrolita, obično u rasponu od 30-60%, ovisno o materijalu i obradi. Veća poroznost općenito poboljšava ionsku vodljivost, ali može ugroziti mehaničku čvrstoću.

Gurleyev broj mjeri propusnost zraka, dajući neizravnu procjenu povezanosti strukture pora. Niže Gurleyjeve vrijednosti ukazuju na bolje putove prijenosa iona, iako odnos nije savršeno linearan zbog razlika između svojstava zraka i elektrolita.

Ispitivanje vlačne čvrstoće u strojnom i poprečnom smjeru otkriva anizotropiju mehaničkih svojstava. Separatori moraju izdržati sile tijekom -procesa sastavljanja baterije velikom brzinom, s minimalnim zahtjevima za čvrstoću koji se razlikuju ovisno o primjeni. Potrošačka elektronika obično zahtijeva nižu snagu od automobilskih baterija koje se suočavaju s težim scenarijima mehaničkog zlostavljanja.

MacMullinov broj kvantificira tortuoznost-omjer stvarne duljine puta iona i debljine separatora. Niži MacMullinovi brojevi ukazuju na ravnije putove koji omogućuju brži transport iona. Ova se metrika pokazala osobito važnom za-aplikacije velike snage koje zahtijevaju brze stope punjenja i pražnjenja.

UL 2591 predstavlja jedini namjenski standard sigurnosti i performansi separatora baterijskih ćelija, utvrđujući ispitne postupke za mjerenje pora, sposobnost vlaženja i toplinu izgaranja. Ova standardizacija pomaže proizvođačima potvrditi učinkovitost separatora u različitim kemijskim sastavima baterija i faktorima oblika.

Potrošačka elektronika daje prednost tankosti separatora kako bi maksimizirala volumetrijsku gustoću energije u prostor{0}}ograničenim uređajima. Jednoslojni-polietilenski separatori debljine 12-20 mikrometara pružaju odgovarajuće sigurnosne granice dok minimaliziraju neaktivni materijal. Karakteristika brzog isključivanja na 130 stupnjeva dobro je usklađena s toplinskim profilima telefona i prijenosnih računala.

Baterije električnih vozila zahtijevaju robusnije separatore koji mogu izdržati tisuće ciklusa punjenja i potencijalne mehaničke udare. Višeslojni dizajni s keramičkim premazima pružaju poboljšanu toplinsku stabilnost i otpornost na probijanje. Veći formati ćelija koji se koriste u električnim vozilima također zahtijevaju separatore s minimalnim stopama kvarova na velikim površinama, jer jedna rupica može ugroziti cijelu ćeliju.

Mrežni-sustavi za pohranu energije rade pod različitim ograničenjima. Ove masivne baterije rade sporije od električnih vozila, ali moraju održavati performanse 10-20 godina. Degradacija separatora tijekom produljenih vremenskih okvira postaje ograničavajući faktor, zbog čega je dugoročna kemijska stabilnost važnija od preciznosti temperature gašenja.

Specijalizirane primjene poput zrakoplovstva zahtijevaju separatore koji rade u ekstremnim temperaturnim rasponima i pod velikim vibracijskim opterećenjima. Ove tržišne niše često opravdavaju vrhunske materijale i proizvodne procese koji ne bi bili ekonomični za potrošačke proizvode.

Separator

Kvar separatora obično dovodi do unutarnjeg kratkog spoja jer pozitivna i negativna elektroda ostvaruju izravan kontakt. To uzrokuje brzo pražnjenje pohranjene energije, stvarajući intenzivnu toplinu. U litij-ionskim baterijama rezultirajuće toplinsko bijeg može izazvati požare ili eksplozije jer se otapala elektrolita raspadaju i oslobađaju zapaljive plinove. Manja oštećenja separatora mogu u početku uzrokovati samo pojačano samo-pražnjenje, ali progresivna degradacija na kraju dovodi do potpunog kvara ćelije.

Recikliranje separatora baterija predstavlja značajan izazov zbog njihove tanke, porozne strukture i kontaminacije ostacima elektrolita. Trenutačni procesi recikliranja baterija usmjereni su prvenstveno na obnavljanje vrijednih metala iz elektroda, a ne na materijale separatora. Istraživanje metoda recikliranja separatora se nastavlja, posebno za poliolefinske materijale koji bi se teoretski mogli ponovno preraditi, ali komercijalno{2}}recikliranje separatora ostaje rijetko. Većina separatora završi u struji otpada tijekom rastavljanja baterije.

Odabir separatora uključuje balansiranje višestrukih zahtjeva za izvedbom, ograničenja troškova i razmatranja proizvodnje. Najsigurniji materijali-kao što su debeli keramički separatori-smanjili bi gustoću energije i znatno povećali troškove. Svaka aplikacija baterije ima različite tolerancije rizika i prioritete izvedbe. Potrošačka elektronika prihvaća tanje separatore kako bi se povećao kapacitet u faktorima malog oblika, dok automobilske aplikacije opravdavaju robusnije dizajne. Ekonomski čimbenici također igraju ulogu, jer troškovi separatora izravno utječu na konkurentnost baterija.

Keramičke prevlake poboljšavaju separatore kroz više mehanizama. Anorganski sloj povećava toplinsku stabilnost, održavajući strukturni integritet na temperaturama iznad tališta polimera. Keramički materijali poboljšavaju močivost elektrolita modifikacijama površinske kemije, smanjujući unutarnji otpor. Premaz također pruža dodatno mehaničko pojačanje, poboljšavajući otpornost na probijanje tijekom sastavljanja baterije. Neki keramički materijali mogu apsorbirati štetne tvari koje nastaju tijekom degradacije baterije, produžujući ukupni životni vijek ćelije.

Baterijski separatori pokazuju kako naizgled jednostavne komponente mogu odrediti performanse složenog sustava. Ove tanke membrane omogućuju sigurnu, učinkovitu pohranu energije dok ostaju nevidljive krajnjim korisnicima. Kako tehnologija baterija napreduje prema većoj gustoći energije i bržem punjenju, inovacija separatora postaje sve kritičnija za održavanje sigurnosnih granica. Tekući pomak prema električnom transportu i skladištenju obnovljive energije osigurava nastavak razvoja separatora kako bi zadovoljili zahtjevne nove zahtjeve.
